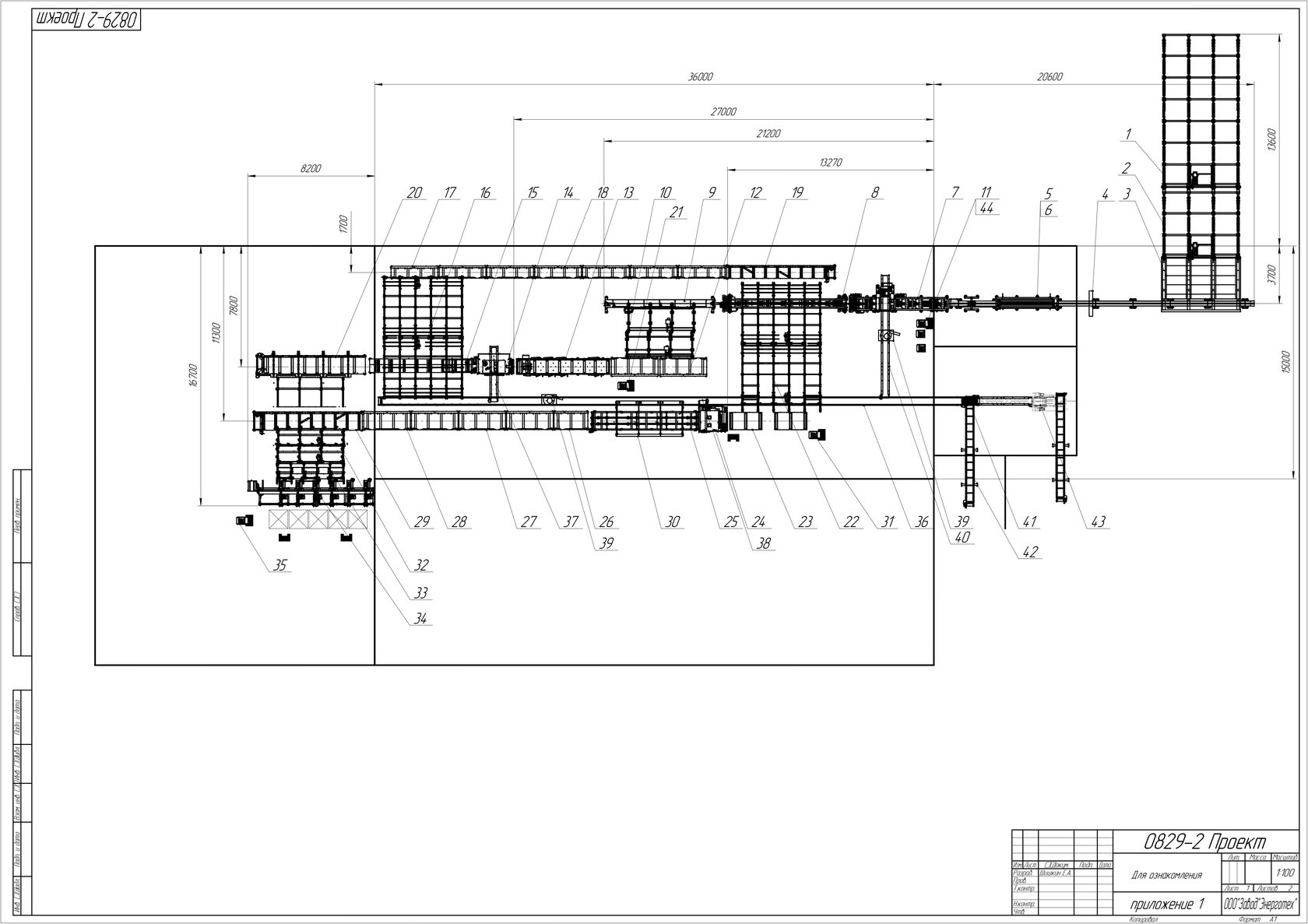

Лесопильная линия до 500 мм на базе двухвальных станков

Наибольший диаметр распиливаемого бревна (в комле), мм

500 (460)

Наименьший диаметр распиливаемого бревна (в комле), мм

120

Максимальная длина распиливаемого бревна, м

6,3

Минимальная длина распиливаемого бревна, м

2

Количество пильных валов, шт.

2

Частота вращения пильных валов, об/мин

1500

Диаметр приминяемых пил, мм

630-700 (500-650)

Количество пил на каждом валу, шт

8

Диаметр пильного вала, мм

90

Блок подающего механизма, тип

гусеничный

Скорость подачи (плавная регулируемая), м/мин

до 40

Мощность основных электродвигателей, кВт

55, 75, 90.

Суммарная мощность электродвигателей привода подачи, кВт

18,3

Привод

карданные валы

Прижимные верхние рябухи на входе, шт

не менее 3

Прижимные верхние рябухи на выходе, шт

не менее 2

Система единовременного перемещения валов по вертикальной оси, для распределения нагрузки на верхний и нижний вал, возможность выравнивания оси пиления на разные диаметры бревен

есть

Встроенная система ограничения размера между валами, останавливающая подачу бревна

есть

Автоматическая работа верхних и боковых прижимов

есть

Встроенная автоматическая система отделения горбыля от бруса

есть

Встроенная система предотвращения подачи бревна большой кривизны и закомелистости

останавливает гусеничный транспортер

Возможность получения из бревна двух лафетов

есть

Возможность подачи воды через пильный вал в зону пиления

опция

Масса, кг

не менее 10 т

Диаметр устанавливаемых пил, мм

630

Диаметр пильного вала, мм

75

Блок подающего механизма, тип

цепной

Количество пильных валов, шт

2

Максимальное количество пил на пильном валу, шт

8

Частота вращения пильного вала, об/мин

1500

Скорость пиления (расчетная), м/мин

до 22

Максимальный диаметр обрабатываемого бревна, мм

450

Максимальная длина обрабатываемого бревна, м

6,3

Минимальная длина обрабатываемого бревна, м

1,2

Мощность основных электродвигателей, кВт, кВт

37,35,55.

Привод

прямой

Встроенная система предотвращения подачи бревна большой кривизны и закомелистости

останавливает цепной транспортер

Возможность подачи воды через пильный вал в зону пиления

опция

Мощность электродвигателя узла подачи, кВт

4

Напряжение эл. сети, В

380

Род тока, Гц

Трехфазный, 50

Длина, мм

13000

Ширина, мм

1650

Высота, мм

2200

Масса до, кг

4500

Установленная мощность, кВт

186

Диаметр пил, мм

350, 400, 450

Мах количество пил в постове, шт

2х10

Ширина постова, мм

700

Просвет станка, мм

800

Мах сечение лафета, ВхН, не менее мм

750х210 (опция 250)

Мin длина лафета, мм

1200

Мощность главного эл. двигателя, верхний/нижний кВт

90*90, 75*75, 55*55, 45*45.

Частота вращения пилы, об/мин

3000

Привод продольной подачи, тип

эл. механический плавно регулируемый

Приводные вытягивающие рябухи на выходе из станка

есть

Мощность эл. двигателя подачи, кВт

3

Скорость продольного перемещения, м/мин

до 36

Привод регулирования высоты пропила, тип

Электрический, автоматическй

Электронная линейка выставления толщины пропила

есть

Возможность подачи воды через пильный вал в зону пиления

опция

Многорядный цепной транспортёр для подачи бруса в станке

опция

Автоматическое понижение скорости подачи при перегрузке основных двигателей

есть

Автоматический подогрев эл. шкафа по температуре окружающей среды

опция

Мощность эл.двигателя привода рег. Высоты, кВт

1,1

Мах пропил, мм

210 /160¹ /130² /110³

Возможность работы одним валом

есть

Когтевые защиты, шт

не менее 3

Масса, кг

не менее 5 т

Параметры / модель

ТРИУМФ Б700

Максимальная высота пропила, мм

210

Максимальная ширина заготовки, мм

750

Максимальное расстояние между крайними пилами, мм

700

Минимальная длина распиливаемого материала, мм

2000

Производительность (на входе), м.куб/час

до 10-20 (в зависимости от мощности главного двигателя)

Привод продольной подачи, тип

Эл. механический плавно регулируемый

Скорость продольного перемещения, м/мин (расчетная)

до 36

Приводные вытягивающие рябухи на выходе

опция

Диаметр пил, мм

575

 Максимальное количество пил, шт

8-11

 Способ подачи

Вальцевой

 Регулировка высоты прижимных рябух

Одновременно от одного штурвала

 Настройка минимальной толщины обрабатываемой доски

Винтовая/электропривод (опция)

 Мощность двигателя пильных дисков, кВт

75, 90, 110.

Мощность двигателя подачи, кВт

2,2

Частота вращения пил, об/мин

3000

 Габаритные размеры:

 Длина, мм

2400

 Ширина, мм

1410

 Высота, мм

1320

 Масса не менее, кг

4000

Установленная мощность, кВт

40,3

Диаметр пил, мм

250¹, 300², 350³

Диаметр пильного вала, мм

75

Мах количество пил в постове, шт

10

Ширина постова, мм

1000

Просвет станка, мм

1050

Мах сечение лафета, ШхВ, не менее мм

1000х110 (120)

Мin длина лафета, мм

1000

Напряжение питания 3Ф, В

380

Мощность главного эл. двигателя, кВт

37

Частота вращения пилы, об/мин

3000

Привод продольной подачи, тип

эл. механический плавно регулируемый

Мощность эл. двигателя подачи, кВт

2,2

Скорость продольного перемещения, не менее м/мин

80

Привод регулирования высоты пропила, тип

Электро-механический (электронная линейка с режимами программирования разных толщин заготовок)

Пиление разнотолщинных (до 50мм) заготовок без перенастройки прижимных вальцов, автоматическая регулировка на заданную толщину пиления, програмируемые режимы пиления – не менее 3 х

опция

Мощьность привода регулировки высоты пропила, кВт

1,1

Min пропил, мм

10

Мах пропил, мм

50¹ /75² /110³

Нижние протяжные рябухи, кол-во

4

Верхние протяжные рябухи, кол-во

2

Встроенный трехлучевой отделитель обрези для последующей транспортировки обрезной доски

есть

Высота заготовки

20-120 мм

Ширина заготовки

20-250 мм

Длина заготовки

600-7000 мм

Длина получаемого пиломатериала

560-6500 мм

Диаметр устанавливаемых пил

350, 400, 450, 500 мм

Диаметр пильного вала

50 мм

Частота вращения пильного вала

3000 об/мин

Скорость подачи (расчетная)

до 26,5 м/мин

Мощность привода подачи заготовки

2,2 кВт

Мощность пильного привода

5,5 кВт

Максимальная высота пропила

110

Количество установленных пильных кареток

6

Приводные ролики для позиционирования заготовки

есть

Встроенный ленточный конвейер для отвода опилок

есть

Производительность по щепе

9-10 тонн/час

Ширина*высота, приемного окна, мм

570*205

Мощность основного двигателя, кВт

75

Суммарная мощность двигателей подачи верхнего и нижнего прижимного вала, кВт

4,4

Мощность двигателя ленточного конвейера, кВт

1,5

Максимальная толщина, диаметр измельчаемого материала, мм

до 205

Количество рубительных ножей, шт

3+1 контрнож

Диаметр барабана, мм

600

Скорость вращения барабана, об/мин

700

Размер измельченного материала, мм

до 60, регулируется ситом и скоростью подачи

Разгрузочный конвейер для щепы

есть

Встроенный транспортер подачи горбыля

есть

Сепаратор перед рубительной машиной

есть

Система NO-STRESS , обратный реверс

есть

Масса, кг

4300
